什么是数字可变指向麦克风？

TL;DR

核心技术：木瓜科技推出的数字可变指向麦克风（Digitally Variable Directional Microphone）通过MEMS阵列和波束成形算法，实现软件控制的动态指向性调整，完全颠覆传统固定指向性麦克风的局限性。

关键优势：

• 实时指向调整：无需更换硬件即可切换心形、全向、超心形等多种拾音模式
• 噪声抑制强化：相比传统麦克风，噪声抑制性能提升6-15dB
• 系统集成简化：单一设备替代多个传统麦克风，大幅降低维护成本
• 多场景适应：适用于会议、司法、医疗、内容创作等多个专业领域

木瓜科技的方案优势：

• <5ms超低延迟：通过轻量化算法优化，实现接近理论极限的系统响应速度
• >72dB优异信噪比：超越同类产品65-68dB的性能表现，提供更清晰的音质
• 完全数字化控制：上位机灵活控制，外形小巧，部署更轻量化
• 功能可扩展：高性能DSP主控预留充足算力，可扩展AI算法等高级功能
• 双指向与立体声模式：支持双指向和立体声拾音模式，特别适合访谈、博客等内容创作应用

适用场景：专业会议系统、司法庭审录音、远程医疗交互、内容创作制作、智能设备集成等对音频质量要求较高的场合。

---

数字可变指向麦克风通过多阵列MEMS麦克风与先进波束成形算法的协同作用，实现了传统物理麦克风无法企及的灵活性与精确性。这一技术核心优势在于能够实时调整拾音指向性，并且在有效频段内保持相对一致的指向特性，有效克服了传统麦克风在不同频率下指向性变化的缺陷。通过数字信号处理，可变指向麦克风能够根据实际应用需求动态切换拾音模式，从全向到超心形，甚至实现精确的波束跟踪功能。对于需要高质量音频采集的专业环境，如会议系统、医疗远程诊疗、司法记录以及内容创作，这项技术提供了显著降低环境噪声、提高信噪比、简化系统部署的全方位解决方案。

数字可变指向麦克风的基本原理

数字可变指向麦克风通过综合运用数字信号处理、阵列技术和智能算法，实现了传统物理麦克风无法企及的指向特性和灵活性。这种技术本质上是将多个麦克风单元组成阵列，然后通过复杂的数字处理技术，合成具有可控指向性的”虚拟麦克风”，从而能够精确捕捉特定方向的声音，同时有效抑制其他方向的噪声和干扰。

数字麦克风阵列与波束成形算法协同工作

数字可变指向麦克风系统的核心是麦克风阵列与波束成形算法的协同工作机制。典型的系统包含多个（通常为4-64个不等）按特定几何布局排列的数字MEMS麦克风单元。这些麦克风同时采集声场信息，产生多路数字音频信号。

波束成形算法是整个系统的”大脑”，其基本原理可表述为：

1. 时延补偿：根据声音在空间传播规律，为来自不同方向的声音施加特定时延 $τ_i = \frac{d_i \cdot \cos(\theta)}{c}$ 其中$τ_i$是第i个麦克风的时延，$d_i$是麦克风位置，$θ$是目标声源方向，$c$是声速

2. 加权合成：对各路经过时延处理的信号进行加权求和 $y(t) = \sum_{i=1}^{N} w_i \cdot x_i(t-τ_i)$

该过程实现了空间滤波，使得阵列对特定方向的声音具有增益，而对其他方向的声音产生衰减。现代算法还会引入频域处理和自适应技术，进一步优化波束成形效果。

指向性动态调整的技术基础

数字可变指向麦克风的核心特性是指向性的灵活调整能力，这建立在以下技术基础上：

• 实时参数化波束控制：通过改变波束成形算法中的时延和加权系数，可以动态调整指向性模式（如心形、超心形、全向、双向等）和波束主瓣方向

• 多波束并行处理：现代DSP和FPGA能够支持同时形成多个独立波束，实现对多个声源的同步跟踪

• 空间滤波技术：利用麦克风阵列捕获的空间采样数据，在三维声场中实现特定区域的选择性增强

• 自适应算法：结合声源定位和跟踪技术，系统能够实时识别主要声源位置，并自动调整波束指向以获得最佳拾音效果

这些技术使得数字可变指向麦克风能够适应复杂多变的声学环境，在会议、演讲、采访等场景中提供智能化的音频采集解决方案。

与传统麦克风技术的核心差异

数字可变指向麦克风与传统麦克风在多个维度存在本质差异：

1. 指向性形成机制

   • 传统麦克风：依靠声学结构（如声学管道、音圈设计）形成固定指向性
   • 数字可变指向麦克风：通过算法处理多个麦克风信号形成可变指向性

2. 频响一致性

   • 传统麦克风：不同频段指向特性变化大，低频指向性通常较差
   • 数字可变指向麦克风：可实现全频段一致的指向特性

3. 灵活性与适应性

   • 传统麦克风：指向性固定，需要物理调整或更换设备
   • 数字可变指向麦克风：可通过软件实时调整指向模式和方向

4. 抗干扰能力

   • 传统麦克风：噪声抑制能力有限，往往需要靠近声源
   • 数字可变指向麦克风：可实现高效的空间滤波，大幅提升信噪比

5. 系统集成度

   • 传统麦克风：单一功能设备，需要外部处理
   • 数字可变指向麦克风：常与DSP集成，可直接输出处理后的高质量音频

这些差异使得数字可变指向麦克风在现代音频采集系统中具有明显优势，能够满足更高要求的专业应用场景需求。木瓜科技在技术实现上进一步优化了这些核心优势，通过完全数字化的指向性合成技术，用户无需更换硬件即可灵活调整拾音模式和角度，外形设计也更加小巧便于部署。

核心技术特点与优势

数字可变指向麦克风之所以能够在近年来受到广泛关注，源于其相对传统麦克风解决方案的显著技术优势。这些优势直接影响了产品性能和应用场景的扩展性，使其成为高要求音频采集环境的首选技术方案。

实时切换拾音模式与波束角度控制

数字可变指向麦克风最突出的特点在于其能够在不改变物理结构的情况下，实时调整拾音模式和波束方向。这种灵活性通过数字信号处理实现，使单一硬件能够适应多种场景需求：

• 全向模式（Omnidirectional）：360°均匀拾音，适合安静环境下的全场景录音
• 心形指向（Cardioid）：前方增强、后方抑制，适合单一声源采集
• 超心形（Supercardioid）：更窄的拾音角度，提供更好的侧向隔离
• 双指向（Figure-8）：前后两个方向拾音，适合对话采访场景
• 立体声模式（Stereo）：提供左右声道分离，创造空间音效体验
• 枪式超指向（Shotgun）：极窄的拾音波束，适合远距离定向采集

木瓜科技的方案在传统模式基础上特别优化了双指向和立体声拾音模式，为访谈、博客、播客等内容创作场景提供了更专业的音频解决方案。

这种灵活性使同一套麦克风系统能够根据会议状态、演讲者位置或环境噪声自适应调整最佳拾音策略。而现代系统甚至支持波束角度的连续可调，实现0-360°范围内的精确指向控制，而非仅限于几种固定模式。

频率不变指向性与混叠效应控制

传统物理指向性麦克风在不同频段往往表现不一致，特别是在低频段指向性变弱。数字可变指向麦克风通过算法处理，在有效频率范围内实现了相对一致的指向特性：

• 有效频率范围：商用阵列通常在150Hz-16kHz范围内保持近似一致指向性
• 低频物理限制：受阵列物理尺寸约束，20Hz-150Hz频段的指向性控制仍面临挑战
• 相位一致性处理：确保有效频段内各频率相位响应线性，避免声像偏移
• 频谱均衡优化：根据不同指向模式自动调整频响特性

数字可变指向技术通过精心设计的麦克风阵列布局和采样策略，有效控制了空间混叠效应（Spatial Aliasing）。在传统阵列中，当音源频率过高导致相邻麦克风间距超过半波长时，容易出现混叠失真。现代数字指向系统采用不规则阵列排布和多级采样率处理技术，混叠控制效果视阵列间距与算法实现而定，通常需要小于8mm的间距或稀疏/非均匀排列才能将混叠点推向更高频率。

高效低复杂度的波束成形算法实现

数字可变指向麦克风的核心在于其波束成形算法，现代系统采用多种高效算法以降低计算复杂度：

1. 自适应滤波器技术：动态调整权重系数，无需预先存储大量方向信息

   • 最小方差无失真响应（MVDR）算法优化
   • 线性约束最小方差（LCMV）技术应用

2. 稀疏表示算法：利用声场稀疏性质，减少计算量

3. 频域分块处理：按子带分解计算，降低总体复杂度

这些算法在现代DSP和ARM处理器上可实现高效执行。CPU占用率视阵列规模、算法复杂度和处理器性能而定，通常在5-15%范围内波动。工程师可以根据具体产品的计算资源选择合适的算法复杂度，在性能和功耗间取得平衡。

系统延迟性能与实时性考量

在实时通信和现场录音应用中，系统延迟是关键指标。数字可变指向麦克风系统的延迟性能因具体实现而异：

• 高性能MEMS麦克风：采用数字输出的MEMS元件，内置ADC延迟<0.1ms
• 分块流水线处理：采用64-256采样的小尺寸FFT块进行处理
• 并行计算架构：多核心同时处理不同频段数据
• 优化的内存访问模式：减少缓存未命中和数据传输开销

根据商用产品的实测数据，典型数字可变指向系统的端到端延迟为20-40ms（包含完整的AEC和噪声控制处理链路）¹²。对于特定的无线或本地DSP优化链路，在简化处理的情况下可实现低于10ms的延迟³。

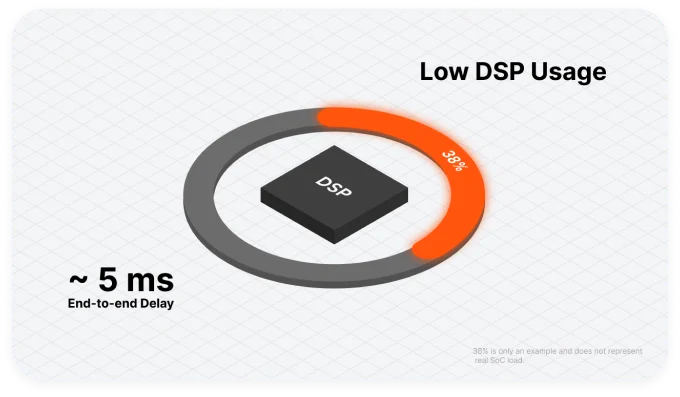

木瓜科技通过新一代轻量化波束成形算法的深度优化，将系统延迟进一步压缩至5ms以内，这一性能表现接近理论极限。核心运算的简化不仅降低了SoC负载，也有效控制了系统功耗与发热。这一突破为实时性要求极高的应用场景提供了更优解决方案，能够满足大部分会议、录音和远程通信的实时性要求，与传统的后处理波束成形相比仍有显著优势。

硬件实现与系统架构

数字可变指向麦克风的硬件实现与系统架构是整个解决方案的核心基础。与传统模拟麦克风不同，现代数字可变指向系统采用精密的硬件配置和优化的信号处理架构，以确保其灵活性和性能。这些系统通常整合了先进的MEMS麦克风阵列、高效的数字信号处理链路和优化的处理器架构，共同构建一个能够适应各种场景需求的音频采集平台。

传统MEMS麦克风阵列配置与布局

数字可变指向麦克风系统的物理基础是精心设计的MEMS麦克风阵列。典型配置通常采用以下几种布局方式：

• 线性阵列：最基础的布局，通常包含4-8个MEMS麦克风，等距排列，适合单一平面的波束控制
• 环形阵列：将麦克风均匀分布在圆周上，通常包含6-16个单元，可实现360°水平面的全方位波束控制
• 平面阵列：二维矩阵排列，通常为4×4或8×8配置，可实现水平和垂直方向的复合波束控制
• 三维阵列：在三维空间分布麦克风，用于实现全空间的声源定位和波束控制

麦克风间距的确定是关键设计参数，通常遵循：

$d ≤ \frac{λ_{min}}{2}$

其中d为麦克风间距，$λ_{min}$为系统设计捕获的最高频率对应的波长。过大的间距会导致空间混叠，而过小的间距则会降低系统方向性能。

现代MEMS麦克风阵列优势在于其高一致性（±1dB频响差异）和低噪声（通常<30dBA），同时体积小便于集成。根据TDK ICS-43432等典型数字MEMS产品规格⁴，麦克风阵列的SNR通常达到65-68dB。和传统麦阵不同，木瓜科技的数字可变指向麦克风在此基础上进一步优化拾音结构，实现了超过72dB的信噪比性能，能够更好地满足复杂环境下波束成形的质量要求。

数字信号处理链路设计

数字可变指向麦克风的信号处理链路是系统性能的关键保障，一般包含以下处理模块：

1. 前端采集与同步

   • PDM(脉冲密度调制)转PCM信号转换
   • 多通道时钟同步（差异<5ns）
   • 初始增益调整与校准

2. 频域转换与分析

   • 短时傅里叶变换(STFT)处理，常用帧长25-50ms
   • 子带划分（通常24-32个子带）
   • 频域相位校正

3. 波束形成算法处理

   • 延迟-求和波束形成(DS)：计算负载低，适合资源受限场景
   • 最小方差无失真响应(MVDR)：自适应噪声抑制能力强
   • 线性约束最小方差(LCMV)：可同时支持多个方向约束
   • 广义边带滤波(GSC)：实现自适应波束控制与噪声消除

4. 后处理与增强

   • 空间滤波与噪声抑制
   • 回声消除与反馈控制
   • 自动增益控制(AGC)

整个处理链路的设计目标是在保持低延迟（通常<10ms）的同时，实现高质量的可变方向性控制。

在实际部署中，数字可变指向麦克风系统通常需要与其他系统（如会议平台、录音设备、视频会议系统）无缝集成，因此接口设计需支持标准协议如Dante、USB Audio Class 2.0或AVB等。木瓜科技的系统搭载高性能DSP主控，在高效算法处理的同时预留了充足算力，可按需扩展音频优化DSP算法或边缘AI算法等功能。对于嵌入式场景，系统功耗控制在1-3W范围是大多数应用的理想目标。

应用场景与解决方案

数字可变指向麦克风技术的灵活性与卓越性能使其能够适应各种复杂的应用场景。相较于传统固定指向性麦克风解决方案，这一技术为不同行业带来了前所未有的音频采集优势。以下将探讨其在多个关键领域的具体应用与解决方案。

专业会议系统与协作环境

在现代企业协作环境中，数字可变指向麦克风系统正逐渐成为标准配置。其主要应用价值体现在：

• 动态会议支持能力：系统能够根据发言者位置自动调整拾音区域，无需人工干预即可实现全方位覆盖
• 多说话人场景优化：通过波束成形算法同时创建多个独立的虚拟麦克风，确保每位参与者声音被清晰捕获
• 背景噪声抑制：有效滤除空调、投影仪等固定位置噪声源，提高语音清晰度

在大型会议室部署中，典型配置为每人安装一个数字可变指向麦克风阵列，实现无死角覆盖。系统可通过API与会议管理平台集成，支持发言者跟踪、自动语音激活等高级功能，同时显著降低了传统解决方案所需的维护成本。

司法与金融安全场景应用

司法庭审和金融安全场景对音频质量和可靠性有极高要求，数字可变指向麦克风在此类场景提供了独特优势：

• 高保真记录保障：确保法官、律师、证人和被告人发言均被清晰记录，支持关键证词的准确采集
• 多通道分离录音：为庭审记录和金融交易监管提供多路独立音轨，便于后期分析和存档

在实际部署中，系统通常与安全录音系统和自动文字转录软件集成，保障司法程序和金融交易的完整记录。与传统解决方案相比，数字可变指向技术减少了设备数量需求，同时提高了记录完整性。

医疗远程交互与诊疗系统

远程医疗和诊疗场景对音频采集提出了严峻挑战，数字可变指向麦克风技术在此领域的应用解决方案包括：

• 多点医患交流支持：在多方远程会诊中确保所有医护人员和患者声音被清晰传递
• 医疗设备噪声抑制：有效滤除监护仪、呼吸机等医疗设备产生的干扰声音
• 空间灵活性：适应从小型诊室到手术室等不同医疗环境的声学特性

系统通常采用医疗级防菌材料外壳，支持医疗环境消毒流程，并可与现有远程医疗平台无缝集成。相对于传统解决方案，数字可变指向麦克风显著降低了医护人员操作复杂度，提高了远程诊疗过程中的交流效率。

内容创作与媒体制作领域

在内容创作和媒体制作领域，数字可变指向麦克风为创作者提供了灵活性与专业品质的完美结合：

• 场景切换无缝适应：从单人录音到多人访谈，一套系统即可应对不同录制需求
• 后期制作简化：通过虚拟麦克风技术，可在录制后调整声音焦点，减少重录需求
• 现场直播增强：支持实时音频处理和空间音效创建，提升直播内容表现力

专业播客、YouTube创作者和小型制作团队可通过单一系统替代传统的多麦克风设置，降低入门门槛和技术要求。系统通常提供用户友好的控制界面，使非专业人士也能获得专业级录音质量。

系统部署与集成考量

在部署数字可变指向麦克风系统时，需要全面考虑从硬件安装到软件集成的各个环节，以实现最佳性能与投资回报。数字可变指向技术的优势在于其灵活的部署方式与简化的系统架构，但要真正发挥其潜力，仍需周密规划。

成本效益分析

数字可变指向麦克风技术在系统部署方面带来了显著的成本优势，尤其是与传统指向性麦克风系统相比：

• 单个数字阵列可替代多个传统麦克风，硬件采购成本降低约30-40%
• 模块化设计允许根据空间大小和预算灵活配置阵列规模

从长期运营角度看，系统总拥有成本(TCO)也得到显著优化，主要体现在：

• 减少维护人力需求和现场支持次数
• 提高空间利用率，设备占用空间减少

对于大型部署项目，这些优势能够带来可观的投资回报，通常2-3年即可收回初期增量投入。

FAQ

数字可变指向麦克风的原理是什么？它和传统麦克风相比，有哪些核心不同？

数字可变指向麦克风的本质是通过多个MEMS传感器组成阵列，利用数字信号处理和波束成形算法来”合成”具有可变指向性的虚拟麦克风。这一点和传统靠声学结构固定指向性的麦克风是根本不同的。最终获得的，是一种依靠算法动态调整指向及波束角度的系统，无需更换任何硬件或重新布线。空间中声场的灵活控制，和有效频段内一致的拾音能力，是数字指向麦克风对传统方案实现降维打击的两大基础。

这种系统真的能做到实时调整拾音指向吗？

完全可以。实时参数化控制是数字可变指向麦克风的核心亮点之一。借助现代DSP或嵌入式SoC，系统可以在话音交互的过程中随时切换心形、全向、超心形乃至连续调节的波束角度。更极端一点，甚至可以同时对不同方向生成多条拾音信号，满足复杂的会议或录音场景。这种体验，等同于“算法”去搬动物理麦克风，却不用你动手。

如果是很嘈杂的环境，数字可变指向麦克风能提升多少音质？

数字可变指向麦克风天生具备空间滤波能力，对非目标方向噪声具有较强的抑制效果。配合现代自适应波束成形和噪声抑制算法，会议室里的空调声、键盘声、甚至机房设备的低频嗡嗡都能被有效屏蔽。根据Microsoft等研究机构的算法实验⁵和ClearOne等商用产品的实测数据⁶，室噪比相较于普通指向性麦克风可提升6-15dB。使用者会更清楚地听到说话人，远离背景杂音。

在音频延迟和系统集成方面，数字可变指向麦克风能否胜任专业场合？

完全可以胜任。根据Sony MAS-A100、ClearOne BMA等主流商用产品的实测数据¹²，现代数字可变指向麦克风的端到端音频延迟通常在20-40ms区间（包含完整的AEC和噪声控制处理），对于简化处理的特定应用可实现低于10ms的延迟³。

木瓜科技的数字可变指向麦克风方案通过新一代轻量化算法实现了5ms以内的超低延迟，同时提供超过72dB的优异信噪比表现。系统层面，数字麦克风无缝对接会议、录音、传译和智慧教室等平台，非常利于工程人员灵活集成和后期扩展。

数字可变指向麦克风对于内容创作者或智能设备行业意味着什么？

对内容创作者来说，这种麦克风提供了前所未有的灵活性：无论录播还是直播，多人对话、环境拾音甚至后期音轨的自主切换都变得极为简单——只需要一组麦克风阵列，采集、切换、指向都可软件化实现。对比传统方案，能够得到更节能、更智能也更能适应业务进化的音频系统。木瓜科技的方案在这些应用场景中表现尤为出色，通过完全数字化的指向性合成和上位机灵活控制，为不同行业的专业用户提供了更加适应未来发展的音频解决方案。

结论

数字可变指向麦克风凭借独特的数字信号处理、灵活的指向性调整、多场景自适应优化及系统集成等突出优势，已成为现代音频采集系统创新与升级的核心技术。它不仅在专业会议、司法安全、医疗远程、内容创作、智能设备等领域实现了音频质量、系统灵活性和部署效率的全面提升，更通过软硬件协同与可扩展的系统架构大幅降低了运维成本。

木瓜科技在这一技术领域的持续创新，通过轻量化算法、完全数字化的指向性合成、功能可扩展的DSP平台，进一步推动了数字可变指向麦克风技术的发展。随着技术快速演进和应用场景不断拓展，数字可变指向麦克风将持续引领音频采集智能化、数字化的发展趋势。您可以联系我们，了解如何在您的行业与产品中，应用我们的数字可变指向麦克风技术。

Footnotes

1. ClearOne. “Beamforming Microphone Array 2 Specifications”, 2019 ↩ ↩²

2. Sony Pro. “MAS-A100 Ceiling Microphone System”, 2024 ↩ ↩²

3. ClearOne. “Digital Concise Catalog”, 2024 ↩ ↩²

4. TDK InvenSense. “ICS-43432 Digital MEMS Microphone”, 2024 ↩

5. Microsoft Research. “A New Beamformer Design Algorithm for Microphone Arrays”, ICASSP 2005 ↩

6. ClearOne. “Beamforming Microphone Array Technical Specifications”, 2024 ↩
