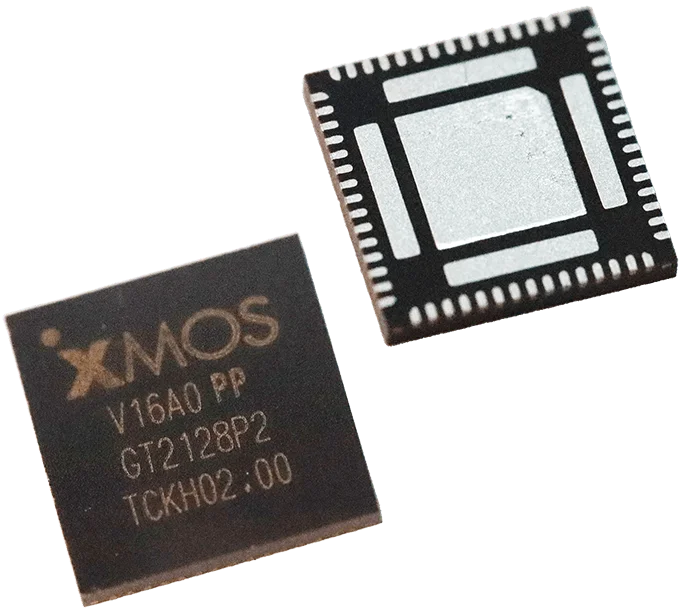

XU316-1024-QF60B-PP24是XMOS最新发布的AI产品

特性

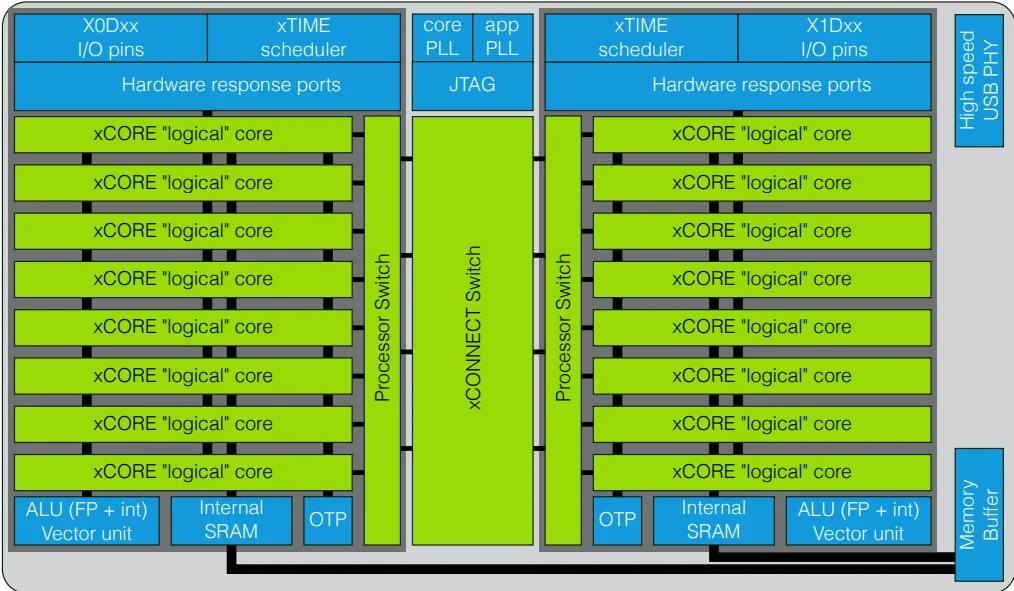

具有高级多核 RISC 架构的多核微控制器

• 16 个实时逻辑内核,分布在2个Tile上

• 内核共有 1200 MIPS

  • 在双流水线下高达 2400 MIPS
  • 高达 1200 MFLOPS

• 每个逻辑核有：

  • 能够保证运算速度在1200/5和1200/8的主频之间
  • 16x32bit dedicated registers

• 229 高密度的16/32-bit 指令

  • 所有指令单时钟周期执行
  • 32x32→64-bit MAC instructions for DSP, arithmetic and cryptographic function

• Vector unit, capable of:

  • up to eight word, 16 half-word, or 32 byte multiply-adds.
  • quad complex multiply, or 256 bit-wide multiply-adds.

内置 USB PHY收发器，完全兼容 USB2.0规格

内置具有分数级控制的应用的PLL

可编程I/O

• 34个通用I/0 pin脚， 可配置为输入输出
• Up to 16 个 1bit port, 2 个 4bit port, 1 个8bit port
• 1 xCONNECT link
• Port sampling rates of up to 60 MHz with respect to an external clock
• 3.3V IO

内存

• 内置1MB SRAM( 每个tile 512KB) , 提供给代码和数据缓存
• 内置8KB OTP ，提供给boot驱动代码

硬件资源

• 12 clock blocks (6 per tile)
• 20 timers (10 per tile)
• 8 locks (4 per tile)

JTAG Module for On-Chip Debug

安全特性

• Programming lock disables debug and prevents read-back of memory contents
• AES bootloader ensures secrecy of IP held on external flash memory

温度等级

• 0 °C to 70 °C

速度等级

• 24: 600 MHz; up to 2400 MIPS, 1200 MFLOP/s, 38.4 GMACC/s

功耗

• 300 mA (典型值)

封装

• 60-pin QFN 封装 0.4 mm 脚位间接

应用场景

XU316-1024-QF60B-PP24是XMOS最新发布的XCORE.AI系列的芯片，28nm的工艺制程，木瓜电子推荐使用XMOS该芯片应用到如下设备：

Hi-Res | USB Audio 方案

XMOS USB Audio 方案实现USB外置声卡UAC2.0协议异步传输高清码率音频，实现高达768KHz PCM 和DSD 512音频解码，解决电脑/手机终端设备无法内置高清音频解码声卡的痛点，满足HiFi音频消费者的高保真无损播放设备的需求

• USB Audio: UAC2.0
• Control: DFU/HID
• 操作系统: Windows/Android/Linux/IOS
• 音频指标：
  • 采样率：768KHz/DSD 512/DOP 256
  • 位深：32 bit/24 bit/16 bit
  • MQA：Render
• 接口：
  • S/PDIF: 192KHz/24bit output
  • DSD/I2S

直播/录音声卡方案

由于现有的类如电脑和手机的终端设备无法实现更加高清的录音，也没有办法能够同时接入钢琴/吉他，多路高清麦克风，和监听耳机，难以满足音乐爱好者对演唱表演的要求。而使用USB Audio设备进行通过USB进行扩展专业录音声卡将是最优的现在。USB Audio方案能够实现USB UAC2.0协议异步传输，保证了多通道，高码率的（类如10通道192KH）音频传输带宽。并且能够支持MIDI接口，多路模拟麦克风，带监听耳机输出，同时使用混音算法（Mixer）能够融合人声和音乐声音。

• USB Audio: UAC2.0
• Control: DFU/HID
• 操作系统: Windows/Android/Linux/IOS
• 音频指标：
  • 采样率：44.1KHz~192KHz 2in2out/4in4out
  • 位深：32 bit/24 bit/16 bit
  • Mixer
• 接口：
  • MIDI IN/OUT

支持与购买

评估板

名称	功能描述	状态	购买
PXUA-XU316-KIT	USB AUDIO 多功能评估板	active	淘宝链接

样品购买

XU316-1024-QF60B-PP24芯片小量样品购买

名称	功能描述	状态	购买
XU316-1024-QF60B-PP24	USB AUDIO主控	active	淘宝链接
