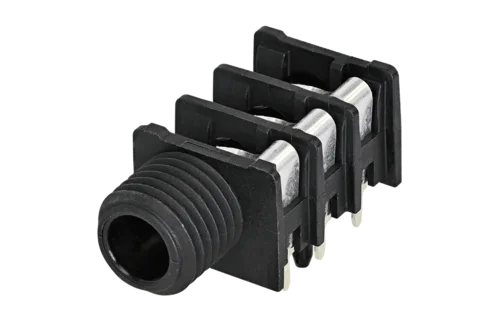

1/4"立体声插口，带开关，全螺纹轴端

特性

NRJ6HF详细参数参考 Neutrik 原厂官网

特点

• 高密度纸板包装
• 有多种类型的安装螺帽
• 一个保持弹簧加强固定插头，避免断开的可能

电气特性

Electrical
触点电阻	< 10 mΩ
触点电阻	< 25 mΩ
绝缘强度	\t1 kVdc
绝缘电阻	\t≥ 1 GΩ @ 500 V dc
单个触点额定电流	3 A
单个触点额定电流	0,50 A @ 50 V (开关触点)
开关触点	\t3

机械特性

Mechanical
插入力\t	< 30 N \t
拔出力\t	> 10 N \t
使用寿命\t	> 10000 次插拔\t
面板厚度\t	< 3 mm
接线\t	水平PCB安装\t
锁紧装置\t	保持弹簧
安装方向	后置安装\t
底座形状	11.2 mm \t

材料特性

Material
螺帽 / 螺母 / 垫圈	PA 6.6 15% GR
触点电镀	2 µm Ag
触点\t	青铜 (CuSn6)
外壳	聚酰胺 (PA 6.6 30 % GR) UL 94 V0
环形螺母	黄铜 (镀镍)

环境报告

Environmental
符合标准\t	EIA RS 453, IEC 60603-11
可焊性\t	符合 IEC 68-2-20
运行温度\t	-25 °C to +70 °C

应用场景

NRJ6HF 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：

• HiFi 播放设备
• 音频测试仪
• 专业音频设备
• 高端麦克风设备

支持与购买

样品购买

NRJ6HF 小量样品购买

名称	功能描述	状态	购买
NRJ6HF	NRJ6HF，插座	在售	淘宝l链接
