连接器

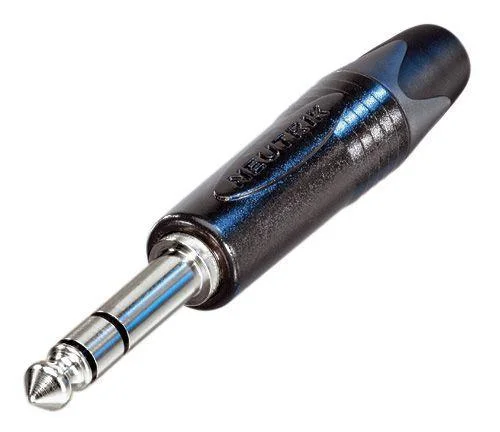

1/4"大三芯专业插头，镀镍触点，镀黑外壳
1/4"大三芯专业插头，镀镍触点，镀黑外壳 重负荷大三芯专业插头系列，基于原有C系列的改进设计，提供最可能薄的A-标准1/4"插头，并带有独一无二的Neutrik卡盘式夹线套。纤细流线型的外壳宽度14.5 mm达到了最密集插头行业最新的需求（插头宽度15.88mm）。 精密制造的一片式不带铆钉接触片使它独一无二，并避免卡在插口中或折断。 X系列插头适用于所有需求，例如吉他，音频线，接线盒，扬声器，扩音器和调音台。
特性
NP3X-BAG详细参数参考 Neutrik 原厂官网
特点
- 特别纤细的1/4”插头提供最高密度的包装
- 卡盘式夹线套提供可靠的电缆保持
- 精密制造的一片式接触片 – 避免接触片卡在插口中
- 坚固的压铸外壳，具有新颖的设计
- 磨光设计提供最大的操作便利
电气特性
| Electrical | |
|---|---|
| 接触电阻 | 取决于适配的连接器 |
| 绝缘强度 | \t1 kVdc |
| 绝缘电阻 | \t> 2 GΩ (初始) |
| 单个触点额定电流 | 取决于适配的连接器 |
| 额定电压 | \t< 50 V |
机械特性
| Mechanical | |
|---|---|
| 电缆外径\t | 4 - 7 mm\t |
| 使用寿命\t | > 1000 次插拔\t |
| 电线尺寸\t | 1 mm² |
| 安装方向\t | 18 AWG |
| 接线 | 焊接触点 |
材料特性
| Material | |
|---|---|
| 尾套\t | 聚缩醛 (POM) + PU |
| 触点电镀 | 2 µm Ni (Su) |
| 触点\t | 黄铜 (CuZn39Pb3) |
| 内芯\t | 聚酰胺 (PA 6.6 30 % GR) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 黑铬 |
| 夹线套 | 聚缩醛 (POM) |
环境报告
| Environmental | |
|---|---|
| 可焊性\t | 符合 IEC 68-2-20 |
| 运行温度\t | -20 °C to +65 °C |
应用场景
NP3X-BAG 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
支持与购买
样品购买
NP3X-BAG 小量样品购买
| 名称 | 功能描述 | 状态 | 购买 |
|---|---|---|---|
| NP3X-BAG | NP3X-BAG ，1/4”大三芯专业插头 | 在售 | 淘宝链接 |
技术参数
连接类型
插头
公母头
公
包装数量
100 pcs
运行温度
-20 °C to +65 °C
