连接器

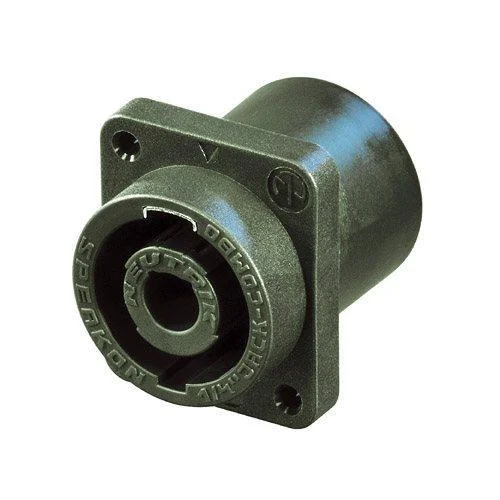

2芯speakON插口与1/4"插座组合，PCB垂直安装，与NL4MD-V具有相同的焊垫以及面板开口。
第一款speakON/插口组合式面板安装连接器，它结合了一个speakON底座及一个1/4" 2芯插口，并允许与任何插头配套连接使用。它允许PCB水平或垂直安装，并且与NL4MD-H和NL4MD-V有相同的焊垫。SpeakON Combo可与所有的2芯，4芯speakON电缆连接器以及2针1/4"插头配套使用。
特性
NLJ2MD-V详细参数参考 NEUTRIK 原厂官网
特点
- speakON D型插座与1/4”插口组合
- 通过两种连接器的组合使用提供更大的连接弹性
- PA-焊线，1+连接至尖端，1-连接至套管
- 通过在同个外壳中组合两种连接器达到存储空间与成本的节约
- PCB后部安装
电气特性
| Electrical | |
|---|---|
| 接触电阻 | ≤ 3 mΩ (一直) |
| 绝缘强度 | 4 kVdc (峰值) |
| 绝缘电阻 | > 1 GΩ (湿热测试之后t) |
| 单个触点额定电流 | 持续15 A rms (speakON) |
| 单个触点额定电流 | 20 A 音频信号, 50 %占空比 (speakON) |
| 额定电压 | 250 V ac |
| 绝缘强度-1/4’ 插座 | 1.5 kV dc |
| 单个触点额定电流-1/4’ 插座 | 15 A |
机械特性
| Mechanical | |
|---|---|
| 插入力 | ≤ 20 N |
| 拔出力 | > 10 N |
| 使用寿命 | > 5000 次插拔 |
| 接线 | 垂直PCB安装 |
| 锁紧装置 | 快速锁定 |
| 安装方向 | 后置安装 |
| 底座形状 | D |
| 布局 | 标准孔位，自攻螺丝孔(A型) |
材料特性
| Material | |
|---|---|
| 触点电镀 | 4 µm Ag |
| 外壳 | 聚酰胺 (PA 6 30 % GR) 绿色 |
| 触点 | 环保铜 (CuSn0.2) & 青铜 (CuSn6) |
环境报告
| Environmental | |
|---|---|
| 可燃性 | UL 94 HB |
| 可焊性 | 符合 IEC 68-2-20, Test Ta, Method 2 |
| 运行温度 | -30 °C to +80 °C |
| 注意 | speakON不能用作交流电源或电源连接器! |
应用场景
NLJ2MD-V 是 Neutrik 高性价比扬声器连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
支持与购买
样品购买
NLJ2MD-V 小量样品购买
| 名称 | 功能描述 | 状态 | 购买 |
|---|---|---|---|
| NLJ2MD-V | NLJ2MD-V，2芯 speakON | 在售 | 淘宝链接 |
技术参数
连接类型
speakON
芯数
2
固定方向
垂直PCB安装
可燃性认证
UL 94 HB
包装数量
100 pcs
运行温度
-30 °C to +80 °C
