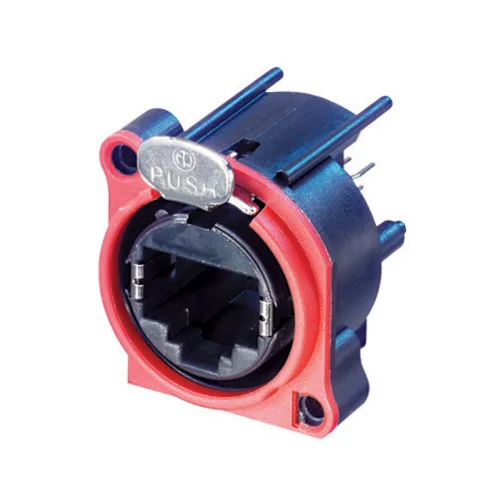

PCB垂直安装RJ45插座，A系列，开关带锁闩，适用面板最大厚度达3mm
PCB垂直安装RJ45插座，A系列，开关带锁闩，适用面板最大厚度达3mm etherCON系列是一种加固并可锁的RJ45连接系统，优化设计，应用于专业音响，视频和灯光网络中。它的底座系列是根据标准面板孔径打造的，应用于娱乐工业中。 全塑料的A系列设计展现最大的空间和成本节约。 注意！请勿与CAT6电缆连接器NE8MC6-MO和NKE6S*连接使用。
特性
NE8FAV详细参数参考 Neutrik 原厂官网
特点
- 可与etherCON NE8MC* 或任意标准RJ45插头配套使用
- 最大限度的空间和成本节约
- 隔离面板接地
- 有保障的锁闩系统
- 根据TIA / EIA 568B and ISO / IEC 11801标准达到D级
电气特性
| Electrical | |
|---|---|
| 接触电阻 | < 10 mΩ |
| 绝缘强度 | \t 1 kVdc |
| 频率范围 | \t1 - 100 MHz |
| 绝缘电阻 | \t> 10 GΩ (初始) |
| 单个触点额定电流 | \t 1,5 A |
| 额定电压 | \t< 50 V |
| 传输性能 | Class D |
| 符合标准 | TIA/EIA 586B, IEC11801 |
机械特性
| Mechanical | |
|---|---|
| 插入力\t | ≤ 20 N \t |
| 拔出力\t | ≤ 20 N \t |
| 使用寿命\t | > 1000 次插拔\t |
| 面板厚度\t | 最大 3 mm 0.12’ |
| 接线\t | 水平PCB安装\t |
| 锁紧装置\t | 闩式锁\t |
| 安装方向 | \t后置安装\t |
| 底座形状 | A \t |
| 安装 | A型螺钉 \t |
材料特性
| Material | |
|---|---|
| 触点电镀 | 0.2 µm Au over Ni plating |
| 触点\t | 青铜 (CuSn8) |
| 内芯 | PBTP 15 % GR |
| 外壳 | PBTP 15 % GR |
环境报告
| Environmental | |
|---|---|
| 可燃性\t | UL 94 V-0 |
| 可焊性\t | 符合 IEC 68-2-20 |
| 运行温度\t | -30 °C to +80 °C |
应用场景
NE8FAV 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
支持与购买
样品购买
NE8FAV 小量样品购买
| 名称 | 功能描述 | 状态 | 购买 |
|---|---|---|---|
| NE8FAV | NE8FAV ，etherCON，RJ45插座 | 在售 | 淘宝链接 |
技术参数
连接类型
etherCON
公母头
母
固定方向
垂直PCB安装
可燃性认证
UL 94 V-0
包装数量
100 pcs
运行温度
-30 °C to +80 °C
