特性
NCJ6FI-H详细参数参考 Neutrik 原厂官网
特点

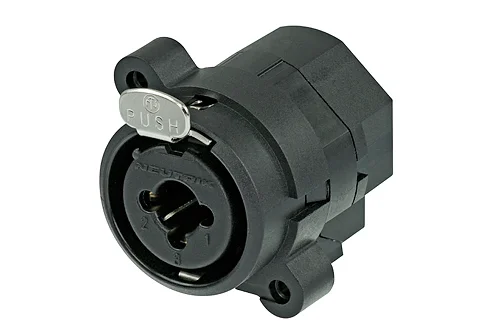

- 组合的XLR以及立体声6.35mm插座
- 一个外壳里包含两个连接器，从而节省机架空间
- 同一个外壳， 平衡或线性信号输入
- 非常低的导体电容，适合于数字音频应用
电气特性
| Electrical | |
|---|---|
| 接触电阻 | \t< 10 mΩ (XLR) |
| 接触电阻 | < 20 mΩ (插座) |
| 绝缘强度 | \t1,5 kVdc |
| 绝缘电阻 | \t> 10 GΩ (初始) |
| 单个触点额定电流 | \t7,5 A (XLR) |
| 单个触点额定电流 | \t7,5 A (插座) |
| 额定电压 | \t< 50 V |
机械特性
| Mechanical | |
|---|---|
| 插入力\t | ≤ 25 N \t |
| 拔出力\t | ≤ 25 N \t |
| 使用寿命\t | > 1000 次插拔\t |
| 面板厚度\t | 最大 7 mm 0.27”\t |
| 安装方向 | 后置安装\t |
材料特性
| Material | |
|---|---|
| 触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点\t | 青铜 (CuSn6) |
| 内芯\t | PA66 |
| 锁材质 | 钢 Ck67 |
环境报告
| Environmental | |
|---|---|
| 可燃性\t | UL 94 V-0 |
| 运行温度\t | -30 °C to +80 °C |
应用场景
NCJ6FI-H 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
支持与购买
样品购买
NCJ6FI-H 小量样品购买
| 名称 | 功能描述 | 状态 | 购买 |
|---|---|---|---|
| NCJ6FI-H | NCJ6FI-H ，Combo，3芯，母头 | 在售 | 淘宝链接 |
技术参数
连接类型
Combo
公母头
母
芯数
3
固定方向
水平PCB安装
可燃性认证
UL 94 V-0
包装数量
100 pcs
运行温度
-30 °C to +80 °C
