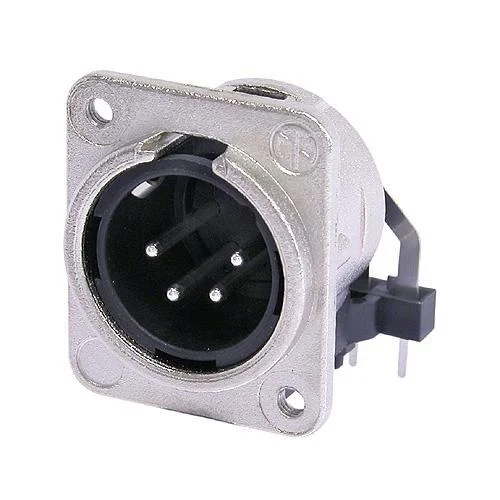

4芯公头插座，水平PCB安装面板，镀镍外壳，镀银触点，M3螺纹安装孔

特性

NC4MDM3-H详细参数参考 Neutrik 原厂官网

特点

• 坚固的D型金属外壳
• PCB安装面板终端
• 24 mm标准的D型开孔尺寸

电气特性

Electrical
触点间电容	\t≤ 7 pF
接触电阻	≤ 5 mΩ
绝缘强度	\t1,5 kVdc
绝缘电阻	\t> 10 GΩ (初始)
单个触点额定电流	\t 10 A
额定电压	\t< 50 V

机械特性

Mechanical
插入力\t	≤ 20 N \t
拔出力\t	≤ 20 N \t
使用寿命\t	> 1000 次插拔\t
接线\t	水平PCB安装\t
锁紧装置\t	闩式锁\t
安装方向	后置安装\t
底座形状	D \t
安装	M3 螺纹安装孔\t

材料特性

Material
触点电镀	2 µm Ni 之上镀的 2 µm Ag
触点\t	黄铜 (CuZn39Pb3)
内芯\t	聚酰胺 (PA66)
锁材质	钢 Ck67
外壳	聚酰胺 (PA66)
外壳电镀	\t镍

环境报告

Environmental
可燃性\t	UL 94 V-0
符合标准\t	IEC 61076-2-103
可焊性\t	符合 IEC 68-2-20
运行温度\t	-30 °C to +80 °C

应用场景

NC4MDM3-H 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：

• HiFi 播放设备
• 音频测试仪
• 专业音频设备
• 高端麦克风设备

支持与购买

样品购买

NC4MDM3-H 小量样品购买

名称	功能描述	状态	购买
NC4MDM3-H	NC4MDM3-H ，XLR，4芯	在售	淘宝商城
