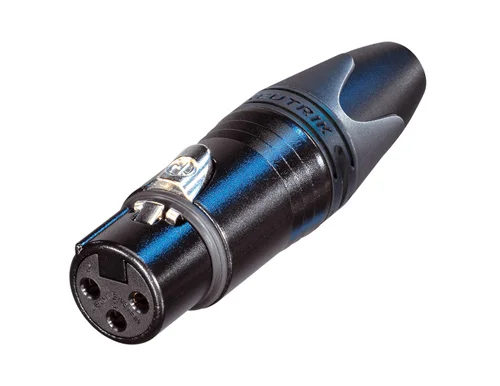

3芯电缆连接器，母，镀黑外壳，镀金触点
3芯电缆连接器，母，镀黑外壳，镀金触点 世界下一代XLR电缆连接器公认的标准。 基于X系列的改进，新增许多特性，使其更加可靠，便于组装，并改进了接触的完整性和夹线套的性能。
特性
NC3FXX-B详细参数参考 Neutrik 原厂官网
特点
- 独特的笼型插孔设计，降低接触阻力，提高接触完整性
- 母连接器带有加大的金属锁闩，便于操作
- 改良的卡盘式夹线套，提供更大的抗拉力，使组装更加快捷便利
- 彩色环与尾套用于编码和识别
- 坚固的锌压铸外壳，寿命长，可靠性高
- 额外的接地弹簧片提供更好的外壳接地持续性
- 尾套带聚氨酯密封套，更大限度防止电缆受弯曲压影响
- 光滑并符合人体工程学的设计 – 有价值，便于操作
- 外壳内部带螺纹，有效防止任何损坏
电气特性
| Electrical | |
|---|---|
| 触点间电容 | \t≤ 4 pF |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | \t1,5 kVdc |
| 绝缘电阻 | \t> 10 GΩ (初始) |
| 单个触点额定电流 | \t 16 A |
| 额定电压 | < 50 V |
机械特性
| Mechanical | |
|---|---|
| 电缆外径\t | 3.5 - 8.0 mm |
| 插入力\t | ≤ 20 N\t |
| 拔出力\t | ≤ 20 N \t |
| 使用寿命\t | > 1000 次插拔 |
| 电线尺寸\t | 最大 2.5 mm² |
| 电线尺寸\t | 最大 14 AWG |
| 接线\t | 焊接触点\t |
| 锁紧装置\t | 闩式锁 |
材料特性
| Material | |
|---|---|
| 尾套\t | 聚氨酯 |
| 触点电镀\t | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点\t | 青铜 (CuSn8) |
| 内芯\t | 聚酰胺 (PA66) |
| 锁材质 | 锌压铸 (ZnAl4Cu1) / Ck 67 (弹簧) |
| 外壳 | 聚锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 黑铬 |
| 夹线套 | 聚缩醛 (POM) |
环境报告
| Environmental | |
|---|---|
| 可燃性\t | UL 94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 可焊性\t | 符合 IEC 68-2-20 |
| 运行温度\t | -30 °C to +80 °C |
应用场景
NC3FXX-B 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
支持与购买
样品购买
NC3FXX-B 小量样品购买
| 名称 | 功能描述 | 状态 | 购买 |
|---|---|---|---|
| NC3FXX-B | NC3FXX-B ，3芯电缆母头，XLR | 在售 | 淘宝链接 |
技术参数
连接类型
XLR
公母头
母
芯数
3
可燃性认证
UL 94 V-0
包装数量
100 pcs
运行温度
-30 °C to +80 °C
