| 连接类型 | XLR |
| 公母头 | 母 |
| 芯数 | 3 |
| 可燃性认证 | UL 94 V-0 |
| 包装数量 | 100 pcs |
| 运行温度 | -30 °C to +80 °C |
NC3FD-LX-B详细参数参考 Neutrik 原厂官网

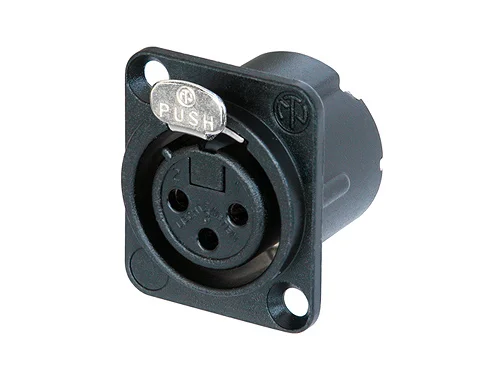

特点
- 全金属外壳提供最佳的整体射频保护和电磁屏蔽
- 3芯母座具有独特的笼型触点，在同公头适配时增强传导性，减少磨损
- 更大的焊杯触点让焊接更加方便
- D型外壳，实现安装兼容性，符合工业标准的D安装尺寸
- 双接地设计保证底座和电缆连接器之间出色的接触完整性
- 母座触点拥有焊接屏蔽，防止焊料进入适配区域
- 可选的针1同底座接地轻松连接
电气特性
| Electrical | |
|---|---|
| 触点间电容 | ≤ 4 pF |
| 接触电阻 | ≤ 5 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 16 A |
| 额定电压 | < 50 V |
机械特性
| Mechanical | |
|---|---|
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 最大 2.5 mm² |
| 电线尺寸 | 最大 14 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| 底座形状 | D |
材料特性
| Material | |
|---|---|
| 触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点 | 青铜 (CuSn8) |
| 内芯 | 聚酰胺 (PA66) |
| 锁材质 | 钢 Ck67 |
| 外壳 | 锌压铸 (ZnAl4Cu1) ) |
| 外壳电镀 | 黑铬 |
环境报告
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
NC3FD-LX-B 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
