特性
NC3FD-L-B-1详细参数参考 Neutrik 原厂官网
特点

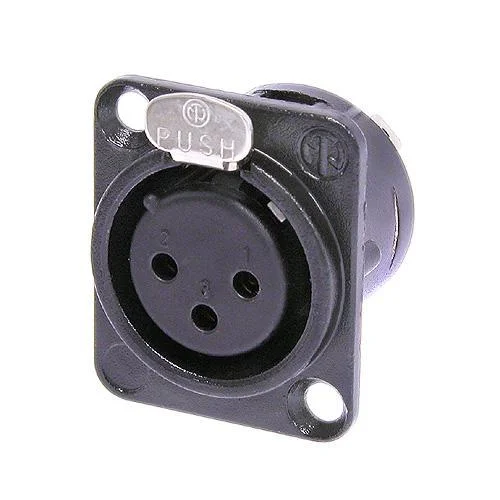

- 坚固的D型金属外壳
- 3-7芯版本的焊杯
- 24 mm标准的D型开孔尺寸
电气特性
| Electrical | |
|---|---|
| 触点间电容 | \t≤ 4 pF |
| 接触电阻 | ≤ 5 mΩ |
| 绝缘强度 | \t1,5 kVdc |
| 绝缘电阻 | \t> 2 GΩ (初始) |
| 单个触点额定电流 | \t 16 A |
| 额定电压 | \t< 50 V |
机械特性
| Mechanical | |
|---|---|
| 插入力\t | ≤ 20 N \t |
| 拔出力\t | ≤ 20 N \t |
| 使用寿命\t | > 1000 次插拔\t |
| 电线尺寸\t | 最大 2.5 mm²\t |
| 电线尺寸\t | 最大 14 AWG\t |
| 接线\t | 焊接触点 \t |
| 锁紧装置\t | 闩式锁\t |
| 底座形状 | D\t |
材料特性
| Material | |
|---|---|
| 触点电镀 | 2 µm Ni 之上镀的 0.2 µm Au 硬合金 |
| 触点\t | 青铜 (CuSn6) |
| 内芯\t | 聚酰胺 (PA 6.6 30 % GR) |
| 锁材质 | 钢 Ck67 |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 黑铬 |
环境报告
| Environmental | |
|---|---|
| 可燃性\t | UL 94 HB |
| 符合标准\t | IEC 61076-2-103 |
| 可焊性\t | 符合 IEC 68-2-20 |
| 运行温度\t | -30 °C to +80 °C |
应用场景
NC3FD-L-B-1 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
支持与购买
样品购买
NC3FD-L-B-1 小量样品购买
| 名称 | 功能描述 | 状态 | 购买 |
|---|---|---|---|
| NC3FD-L-B-1 | NC3FD-L-B-1 ，XLR，3芯母头 | 在售 | 淘宝链接 |
技术参数
连接类型
XLR
公母头
母
芯数
3
可燃性认证
UL 94 HB
包装数量
100 pcs
运行温度
-30 °C to +80 °C
