NBNC75BZV14

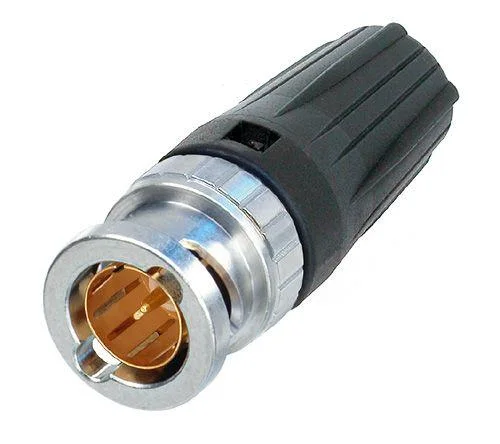

rearTWIST HD BNC电缆连接器提供真正的75 Ω设计,是高清应用理想产品。

参数

连接类型 BNC 连接器
公母头
包装数量 100 pcs
运行温度 -30 °C 至 +85 °C

应用场景

NBNC75BZV14B 是 Neutrik 高性价比连接器,木瓜电子推荐使用该连接器应用到如下设备:

  • HiFi 播放设备
  • 音频测试仪
  • 专业音频、视频设备
  • 高端麦克风设备

特性

NBNC75BZV14详细参数参考 Neutrik 原厂官网

特点

  • “ rearTWIST原理”,锁定/无锁定使用便利可行的软性防护罩(专利编号DE 100 48507)
  • 真正的75 Ω设计,符合严格高清电视/DVD要求
  • 滑动内芯提供触觉反馈
  • 优秀的电缆保护与保持
  • 配件包括10个标准色的彩色防护罩,压接工具和模
  • 槽型隔板,接入连接器的“头部”往往是个问题,该系列连接器从尾部接入而不是前端,提供完美解决方案
  • 领先领域:避免了由侧边压力带来的倾斜,防止插针变形。确保至少1000次安装的生命周期!
  • 屏蔽及护套压接技术,避免电缆安装时造成的接地编织层爆裂
  • 精密的瑞士制造黄铜部件,耐用性能卓越

电气特性

Electrical
内接触电阻 ≤ 3 mΩ
外接触电阻 ≤ 2 mΩ
介电强度 1.5 kVdc
绝缘强度 > 5 GΩ
额定电压 <50 V
电压驻波比 ≤1.050/>32 dB 高至 1 GHz; ≤1.065/>30 dB 高至 2 GHz ; ≤1.100/>26 dB 高至 3 Ghz

机械特性

Mechanical
电缆外径 < 8.0 mm
电缆保持力 > 30 N (中心)
压接尺寸 符合 IEC 60803 (压接模2)的1,6 方形压接 (插芯)
插入力 < 25 N
使用寿命 > 1000 次插拔
锁紧装置 Bayonett
电缆锚定 护套压接

材料特性

Material
触点 黄铜 (CuZn35Pb2), 0.2 µm AuCo (中心触点)
外壳 黄铜 (CuZn39Pb3)
外壳电镀 Optalloy®
内芯 PTFE

环境报告

Environmental
触点弯曲 符合 IEC 60803 和 IEC 60352-2
运行温度 -30 °C 至 +85 °C
