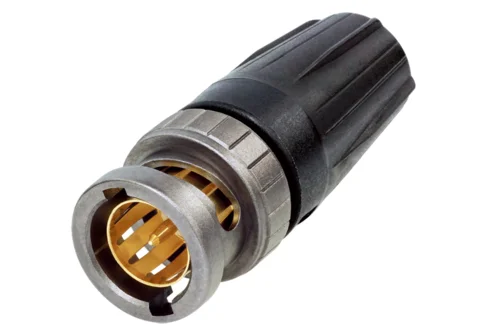

专为超高清视频信号传输设计的rearTWIST UHD BNC连接器

特性

NBNC75BTU11X详细参数参考 Neutrik 原厂官网

特点

• 优化的插针和绝缘设计，适用于超高清数据传输
• 瑞士antraloy电镀
• 改进的高频回波损耗
• 经受考验的rearTWIST技术
• 完全同传统的BNC底座连接器兼容

电气特性

Electrical
内接触电阻	≤ 3 mΩ
外接触电阻	≤ 2 mΩ
介电强度	\t1.5 kVdc
阻抗	\t75 Ω
绝缘强度	> 5 GΩ
额定电压	< 50 V
电压驻波比	≤1.06 / >30 dB 高至 6 GHz
电压驻波比	≤1.13 / >24 dB 高至 12 GHz
电压驻波比	≤1.22 / >20 dB 高至 18 Ghz

机械特性

Mechanical
电缆外径\t	7.3 mm
电缆保持力	> 30 N (中心)
压接尺寸\t	7.36 六角压接 (屏蔽)\t
压接尺寸 (插芯)	1.07 压接\t
插入力\t	< 25 N\t
使用寿命\t	> 1000 次插拔\t
锁紧装置\t	Bayonett
电缆锚定	护套压接

材料特性

Material
触点	黄铜 (CuZn35Pb2), 0.2 µm AuCo (中心触点)
外壳	黄铜 (CuZn39Pb3)
外壳电镀	Antraloy
内芯	pp

环境报告

Environmental
运行温度\t	- 30 °C - +80 °C

应用场景

NBNC75BTU11X 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：

• HiFi 播放设备
• 音频测试仪
• 专业音频设备
• 高端麦克风设备
