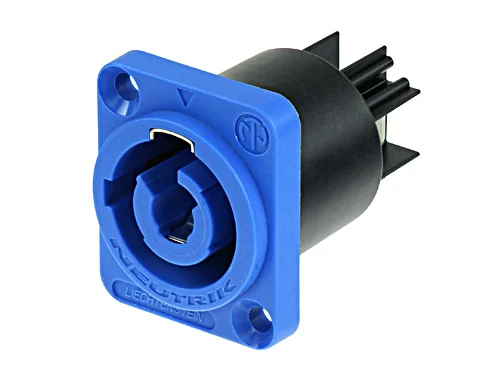

底座，电源输入，3/16''平片终端，蓝色
底座，电源输入，3/16''平片终端，蓝色 powerCON是一个可锁的带3导体的设备AC连接器，触点分别为线性，不带电和预制接地触点。它能在任何苛刻环境下替代设备耦合器，在使用途中，为了确保安全的电源连接，建议配备使用一个锁定装置。
特性
NAC3MPA-1详细参数参考 Neutrik 原厂官网
特点
- 可锁20 A / 250 V ac设备耦合器
- 电源输入（蓝色）与电源输出（灰色）带有不同的锁键以避免短路
- 质量可靠，人性化的锁闩设计提线性，不带电和预制接地三种触点
- 线性，不带电和预制接地三种触点
- 快速便利的扭转锁定系统
- 人体工程学设计
- UL, cUL认证部件，VDE认证
电气特性
| Electrical | |
|---|---|
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 4 kVdc / 2.8 kVac |
| 绝缘电阻 | > 0.1 GΩ (湿热测试之后 IEC 68-2-30) |
| 触点数量 | 2 + PE |
| 单个触点额定电流 | \t3 A |
| Rating Europe | EN 61984:20 A 250 V AC |
| Rating USA | UL 1977:20 A 250 V AC |
机械特性
| Mechanical | |
|---|---|
| 使用寿命\t | > 1000 次插拔\t |
| 锁紧装置\t | 快速锁定 |
| 安装方向 | \t 前置安装\t |
| 底座形状 | D \t |
材料特性
| Material | |
|---|---|
| 触点电镀\t | 2 µm Ag |
| 锁材质 | 钢 Ck67 |
| 外壳\t | \t聚酰胺 (PA 6.6 30 % GR) |
| 触点\t | \t青铜 (CuNi1Si0.2) |
环境报告
| Environmental | |
|---|---|
| 可燃性\t | UL 94 V-0 |
| 防护等级\t | IP 20 |
| 运行温度\t | -30 °C to +80 °C |
应用场景
NAC3MPA-1 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
支持与购买
样品购买
NAC3MPA-1 小量样品购买
| 名称 | 功能描述 | 状态 | 购买 |
|---|---|---|---|
| NAC3MPA-1 | NAC3MPA-1，powerCON | 在售 | 淘宝链接 |
技术参数
连接类型
powerCON
公母头
公
可燃性认证
UL 94 V-0
包装数量
100 pcs
运行温度
-30 °C to +80 °C
