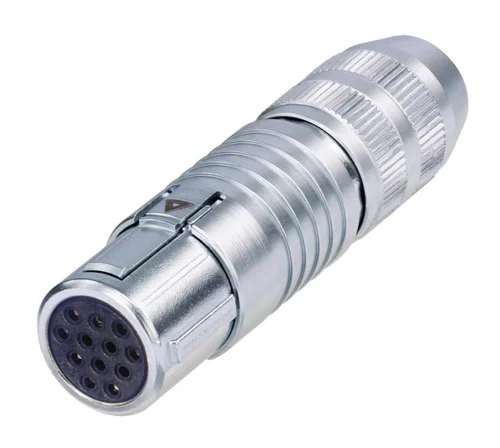

12芯母头电缆连接器，卡盘式夹线设计，焊接触点

特性

MSCF12详细参数参考 Neutrik 原厂官网

特点

• 易于安装：可在分解状态下焊接，避免复杂频繁的电线接触
• 推挽式自动锁定系统
• 镀金触点，镀铬拉丝外壳
• 精密制造，坚固耐用的全金属设计

电气特性

Electrical
接触电阻	≤ 8 mΩ
绝缘强度	1 kVdc
绝缘电阻	\t> 0.5 GΩ
单个触点额定电流	3 A
额定电压	\t< 50 V

机械特性

Mechanical
电缆外径	3 - 5 mm (灰色卡盘), 5 - 7 mm (白色卡盘)
电缆保持力	\t> 20 N\t
插入力\t	< 25 N \t
电线尺寸\t	0,5 mm² \t
电线尺寸\t\t	20 AWG\t
接线	\t 焊接触点\t
锁紧装置\t	推拉\t

材料特性

Material
触点电镀	0.2 µm AuCo
触点\t	青铜 (CuSn6)
内芯\t	聚酰胺 (PA 6.6)
外壳	锌压铸 / 黄铜 (ZnAl4Cu1 / CuZn39Pb3)
夹线套	聚缩醛 (POM)

环境报告

Environmental
可燃性\t	UL 94 V-0
可焊性\t	符合 IEC 68-2-20
运行温度\t	-30 °C to +80 °C

应用场景

MSCF12 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：

• HiFi 播放设备
• 音频测试仪
• 专业音频设备
• 高端麦克风设备

支持与购买

样品购买

MSCF12 小量样品购买

名称	功能描述	状态	购买
MSCF12	MSCF12 ，miniCON，12芯	在售	淘宝链接
