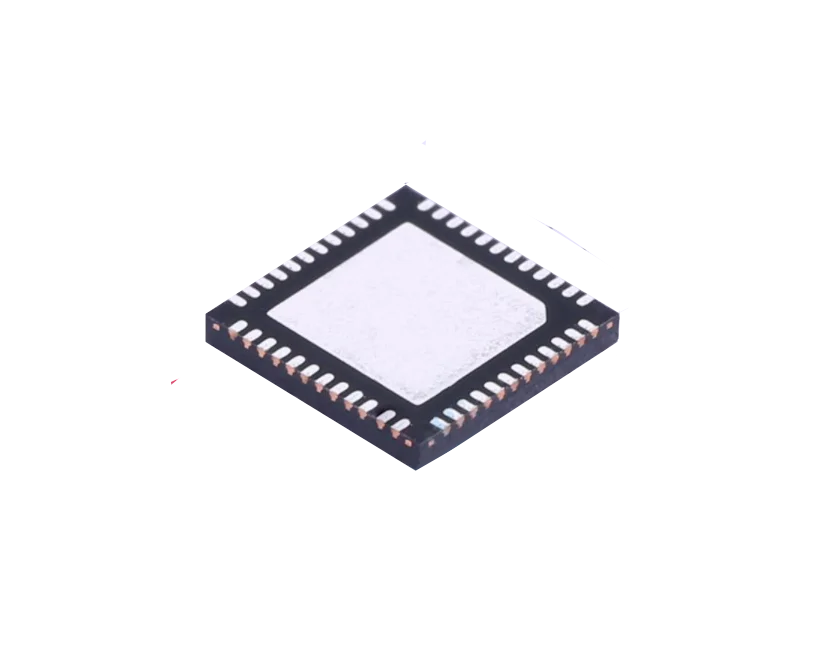

ES8311是高性能低功耗，立体声音频CODEC

特性

High performance multi-bit delta-sigma audio DAC

ADC

• 24-bit, 8 kHz to 96 kHz sampling frequency ( 24位，8kHz至96kHz采样频率)
• 95 dB dynamic range, 95 dB signal to noise ratio, -85 dB THD+N（95dB动态范围，95dB信噪比，-85dB THD+N）
• Low noise pre-amplifier（低噪音前置放大器）
• Auto level control and noise gate（自动电平控制和噪声门）
• Microphone bias（麦克风偏置）

DAC

• 24-bit, 8 kHz to 96 kHz sampling frequency (24位，8kHz至96kHz采样频率)
• 95 dB dynamic range, 95 dB signal to noise ratio, -85 dB THD+N ( 95dB动态范围，95dB信噪比，-85dB THD+N)
• Digital peak limiter (DPL) (数字峰值限制器)
• Pop and click noise suppression (弹出和点击噪音抑制 )

DSP

• Flexible digital signal routing and mixing (灵活的数字信号路由和混合)
• Asynchronous sample rate conversion(非同步的采样率转换)
• Six programmable digital filters for PEQ and noise reduction(六个可编程的数字滤波器用于PEQ和降噪)
• Stereo enhancement (立体声增强)
• Support u/A law(支持u/A法)

Low Power

• 1.8V to 3.3V operation (1.8V至3.3V操作)
• 7 mW playback; 16 mW playback and record (7 mW播放；16 mW播放和记录)

System

• High performance and low power multibit delta-sigma stereo ADC and DAC (高性能和低功耗的多比特delta-sigma立体声ADC和DAC)
• Two independent I2 S/PCM master or slave serial data port (两个独立的I2 S/PCM主从串行数据端口)
• Three pairs of analog input (三对模拟输入)
• Four pairs of analog output (四对模拟输出)
• 2x0.9W stereo or 1.8W mono class D speaker driver(2个0.9W立体声或1.8W单声道D类扬声器驱动器)
• Ground centered headphone driver(地面居中的耳机驱动器)
• Mono ear speaker driver(单声道耳部扬声器驱动器)
• 256/384Fs, USB 12/24 MHz, fractional PLL for wide range of system clocks(256/384Fs，USB 12/24 MHz，小数点PLL，用于广泛的系统时钟)
• Sophisticated analog input and output routing, mixing and gain(复杂的模拟输入和输出路由、混合和增益)
• Support analog and digital microphone(支持模拟和数字话筒)
• I 2 C interface (I2C接口)

应用场景

ES8396是顺芯广泛推广的CODEC芯片，具备高性价比优势，木瓜电子推荐该芯片应用到如下设备：

其主要应用场景

• MID/Phoblet（多媒体）
• Smart Phone
• Digital amplifier（无线音频）

麦克风阵列AEC模拟回采

在众多麦克风阵列方案中，无论是单声道还是立体声AEC模拟回采参考型号，ES8388都是一个非常常用和适用的选型，其中优势列出如下：

• ES8396可以支持免I2C 配置（MCLK/BCLK=64Fs）进行I2S通信

• ES8396支持+-1Vrms的满眶输入

• ES8396支持低功耗，小封装的

支持与购买

样品购买

ES8396芯片小量样品购买

名称	功能描述	状态	购买
ES8396	立体声音频CODEC	在售	淘宝商城
