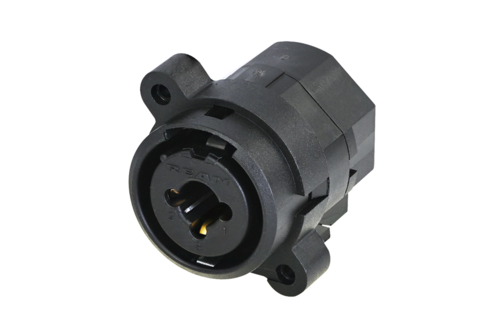

RCJ10FI

组合3芯母座XLR以及1/4"立体声的开关插座,接地触点

Params

连接类型 XLR
公母头
芯数 3
包装数量 100 pcs
可燃性认证 UL 94 HB
运行温度 -20 °C to +70 °C

Application

RCJ10FI 是 REAN 高性价比3芯母座,木瓜电子推荐使用该连接器应用到如下设备:

  • HiFi 播放设备
  • 音频测试仪
  • 专业音频设备
  • 高端麦克风设备

support

订购信息

型号 描述 包装
RCJ10FI-H 水平PCB触点, 闩式锁 散装
RCJ10FI-H-0 水平PCB触点, 弹簧卡扣 散装
RCJ10FI-V 垂直PCB触点, 闩式锁 散装
RCJ10FI-V-0 垂直PCB触点, 弹簧卡扣 散装

样品购买

RCJ10FI 小量样品购买

名称 功能描述 状态 购买
RCJ10FI RCJ10FI,3芯 ,XLR/Jacks Combo activity 淘宝链接

Features

RCJ10FI详细参数参考 REAN 原厂官网

特点

  • 3芯XLR插座,节省面板空间
  • 水平或垂直安装PCB安装产品
  • 提供全凯泉设计产品
  • 产品配备闩式锁或弹簧锁

电气特性

Electrical
接触电阻 ≤ 10 mΩ
绝缘强度 1.5 kV dc
绝缘电阻 > 10 GΩ
触点额定电流 7.5 A
额定电压 50 V

机械特性

Mechanical
使用寿命 > 1000 次插拔
插入力 ≤ 25 N
拔出力 ≤ 25 N

材料特性

Material
塑料外壳 PA66+30%GF
后盖 PA66+30%GF
触点 青铜
内芯 PA6+30%GF
闩式锁 不锈钢
弹簧锁 不锈钢

环境报告

Environmental
可燃性 UL94 HB
可焊性 符合 IEC 68-2-20
运行温度 -20 °C 至 +70 °CC
