| 连接类型 | BNC 75 Ω |
| 公母头 | 母 |
| 包装数量 | 100 pcs |
| 运行温度 | -30 °C 至 +85 °C |

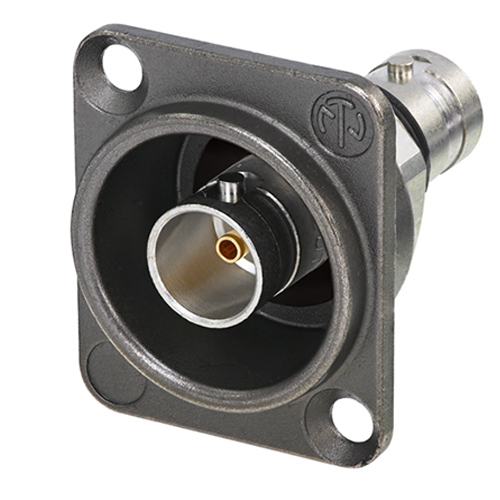

NBB75DFIX 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频、视频设备
- 高端麦克风设备
NBB75DFIX详细参数参考 Neutrik 原厂官网
特点

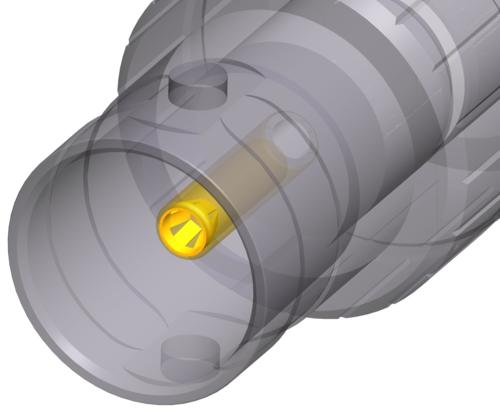

- 优化的笼式镀金中心触点，适用于超高清如4K或8K信号传输
- 隔板安装
- 彩色标记环
- 瑞士antraloy电镀
- 标准D型外壳，可嵌入式安装，防止受损
- 完全同传统的BNC电缆连接器兼容
电气特性
| Electrical | |
|---|---|
| 内接触电阻 | ≤ 3 mΩ |
| 外接触电阻 | ≤ 2 mΩ |
| 介电强度 | 1.5 kVdc |
| 阻抗 | 75 Ω |
| 绝缘强度 | > 5 GΩ |
| 额定电压 | <50 V |
| 电压驻波比 | ≤1.06 / >30 dB 高至 6 GHz； ≤1.13 / >24 dB 高至 12 GHz ； ≤1.22 / >20 dB 高至 18 Ghz |
| 信号类型 | UHD, SDI, 视频, AES/EBU, 复合信号, YUV, RGB, RGBH, RGBHV |
机械特性
| Mechanical | |
|---|---|
| 插入力 | < 25 N |
| 使用寿命 | > 1000 次插拔 |
| 安装方向 | 前置安装 |
| 底座形状 | D型 |
材料特性
| Material | |
|---|---|
| 触点 | 黄铜 (CuZn39Pb3), 0.2 µm AuCo (中心触点) |
| 外壳 | 聚缩醛 (POM) (绝缘外壳) |
| 外壳电镀 | Antraloy |
| D型外壳 | 锌压铸 (ZnAl4Cu1) |
| 内芯 | PTFE |
环境报告
| Environmental | |
|---|---|
| 运行温度 | -30 °C 至 +85 °C |
NBB75DFIX
